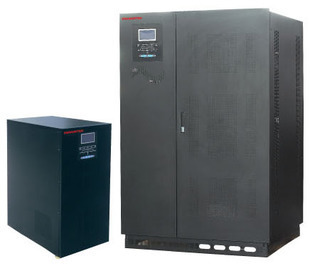

很多朋友购买了不间断电源使用一段时间后总会出现问题和故障，目前UPS主要有外置式和内置式两个大类，按其工作性质又分为后备型和在线型两种。下面美国山特ups电源的小编为大家介绍UPS不间断电源常见故障分析。

　　故障分析：

　　从现象判断为蓄电池和逆变器部分故障，可按以下程序检查：

　　1)检查蓄电池电压，看蓄电池是否充电不足，若蓄电池充电不足，则要检查是蓄电池本身的故障还是充电电路故障。

　　2)若蓄电池工作电压正常，检查逆变器驱动电路工作是否正常，若驱动电路输出正常，说明逆变器损坏。

　　3)若逆变器驱动电路工作不正常，则检查波形产生电路有无PWM控制信号输出，若有控制信号输出，说明故障在逆变器驱动电路。

　　4)若波形产生电路无PWM控制信号输出，则检查其输出是否因保护电路工作而封锁，若有则查明保护原因。

　　5)若保护电路没有工作且工作电压正常，而波形产生电路无PWM波形输出则说明波形产生电路损坏。

　　上述排故顺序也可倒过来进行，有时能更快发现故障。

　　02蓄电池电压偏低，但开机充电十多小时，蓄电池电压仍冲不上去。

　　故障分析：

　　从现象判断为蓄电池或充电电路故障，可按以下步骤检查：

　　1)检查充电电路输入输出电压是否正常。

　　2)若充电电路输入正常，输出不正常，断开蓄电池再测，若仍不正常则为充电电路故障。

　　3)若断开蓄电池后充电电路输入、输出均正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。

　　逆变器功率极一对功放晶体管损坏，更换同型号晶体管后，运行一段时间又烧坏。

　　故障分析：

　　从现象判断为引起原因是电流过大，而导致过大电流的原因有：

　　1)过流保护失效。当逆变器输出发生过电流时，过流保护电路不起作用。

　　2)脉宽调制(PWM)组件故障，输出的两路互补波形不对称，一个导通时间长，而另一个导通时间短，使两臂工作不平衡，甚至两臂同时导通，造成两管损坏。

　　3)功率管参数相差较大，此时即使输入对称波形，输出也会不对称，该波形经输出变压器，造成偏磁，即磁通不平衡，积累下去导致变压器饱和而电流骤增，烧坏功率管，而一只烧坏，另一只也随之烧坏。

　　UPS开机后，面板上无任何显示，UPS不工作。

　　故障分析：

　　从故障现象判断，其故障在市电输入、蓄电池及市电检测部分及蓄电池电压检测回路：

　　1)检查市电输入保险丝是否烧毁。

　　2)若市电输入保险丝完好，检查蓄电池保险是否烧毁，因为某些UPS当自检不到蓄电池电压时，会将UPS的所有输出及显示关闭。

　　3)若蓄电池保险完好，检查市电检测电路工作是否正常，若市电检测电路工作不正常且UPS不具备无市电启动功能时，UPS同样会关闭所有输出及显示。

　　4)若市检测电路工作正常，再检查蓄电池电压检测电路是否正常。

　　在接入市电的情况下，每次打开UPS，便听到继电器反复的动作声，UPS面板电池电压低指示灯长亮且蜂鸣器长鸣。

　　以上就是美国山特ups电源的小编为大家介绍UPS不间断电源常见故障分析相关知识，希望对大家有所帮助，如需其他问题请咨询我们。
